振動放礦機(ZZF、DZF系列)

振動放礦機特點

①體積小、重量輕，結構簡單緊湊，投資??；
②安裝方便、維修量小，運行費用低；
③因受振礦巖物料流動性增大，減少通道堵塞現象，故放礦能力大，效率高；
④受振礦流連續、均勻、易控，礦流大小可根據需要調整，運行安全可靠；
⑤在超共振狀態下工作，振幅穩定，可以頻繁起動（起動次數《200次/時），允許振動臺板上的負載有較大的波動，對粘性礦巖物料適應性較強，并可在多塵或含水較多的環境下工作；
⑥本系列振動放礦機耗電少；

棒條振動給礦機

振動放礦機用途

本系列振動放礦機適用于環境溫度不超過+40℃、空氣相對濕度不大于90%的溜井、采場、溜槽和礦（料）倉。它是廠礦企業作礦巖、物料放出、給料或裝車之用的理想設備，各種礦車、汽車、火車、皮帶、索道礦斗、礦井提升裝載以及鄂式破碎機等均可選用本系列振動放礦機給礦。

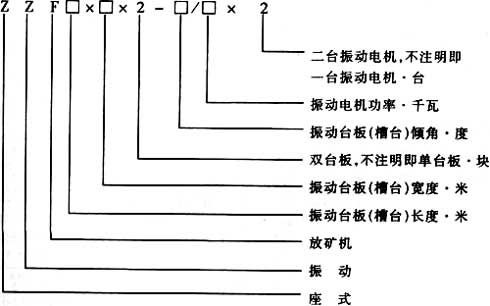

振動放礦機技術參數

附注：

1、“～”線前后數字，適用于礦巖、物料密度分別為1700kg/m3、2400kg/m3時的對應參數。
2、本系列振動電機均為ZDJ型，電壓380V。
三、振動放礦機外形與安裝簡圖

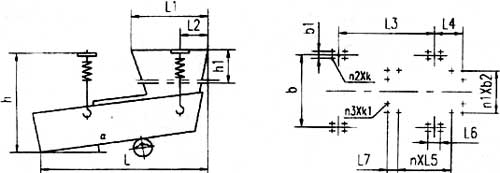

吊二型機外型與安裝簡圖
（7、9、11、13、15、17、19、33、35、38、43#機）


項目
機號
外形尺寸 吊掛螺栓
I I1 I2 h h1 I3 I4 n×I5 I6 I7 b b1 n×b2 n2×k n3×k1
7 2517 1660 592.2 1572 500 1338 563.5 7×178 280 178 1000 120 4×180 16×M20 26×M20
9 2629 1730 594 1621 500 1445 565 6×209 280 209 1200 120 5×184 16×M20 26×M20
11 2718 1788 664 1588 500 1450 634 7×192 280 192 1100 120 4×205 16×M20 26×M20
13 2771 1810 675 1688 500 1490 645 6×219 280 219 1200 120 5×184 16×M20 26×M20
15 3179 1896 667 1850 500 1555 637 7×204 300 204 1400 120 6×187 16×M20 30×M20
17 3183 2030 690 1985 500 1855 660 8×197 300 197 1300 120 5×204 16×M20 30×M20
19 3595 2350 835 2430 600 2100 805 8×229 300 220 1400 120 5×224 16×M20 30×M20
33 3250 1600 1000 2218 730 1500 965 6×205 300 150 1500 150 6×200 16×M30 28×M20
35 3240 1600 990 2298 730 1500 955 6×205 300 150 1500 150 6×200 16×M30 28×M20
38 3905 1750 1205 2567 730 1900 1170 6×240 300 120 1600 150 6×217 16×M30 28×M20
43 4300 1960 1200 2973 730 2100 1170 8×205 300 130 1200 150 10×145 16×M30 32×M20

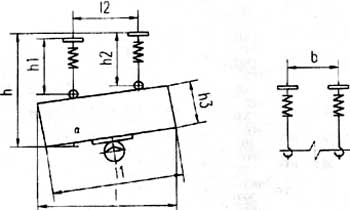

吊一型機外形與安裝簡圖（1、2、3、4、5#機）




項目
機號
外形尺寸 吊掛安裝 備注
I I1 h h1 h2 h3 I2 b
1 1251 1200 1951 1330 1340 400 516 490 放礦漏斗自配，b-吊掛螺栓寬度方向中心距
2 1453 1400 2038 1330 1340 404 516 490
3 1867 1800 2275 1308 1368 500 870.5 700
4 1868 1800 2352 1303 1368 500 870 700
5 2278 2200 2669 1360 1407 600 999 800

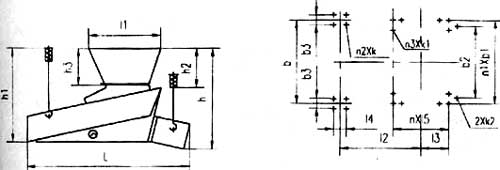

吊三型機外形與安裝簡圖(21、23、25、29、31#機)





項目
機號
外形尺寸 吊掛螺栓
I I1 h h1 h2 h3 I2 I3 I4 n×I5 b n1×b1 b2 b3 n2×k n3×b1 2×k2
21 3035 1550 2560 1960 800 600 1340 800 250 10×145 1124 6×200 892 250 8×M30 32×M20 2×M48
23 3308 1700 2625 2120 800 600 1686 900 250 8×200 1224 9×150 992 250 8×M30 34×M20 2×M48
25 3577 1700 2620 2230 800 600 1778 900 250 8×200 1324 10×145 1062 250 8×M30 36×M20 2×M48
29 4327 1800 2890 2630 800 600 2190 1000 250 10×170 1524 10×155 1262 250 8×M30 40×M20 2×M48
31 4567 1600 2700 2620 800 700 2226 900 250 10×150 924 9×145 912 250 8×M30 38×M20 2×M48

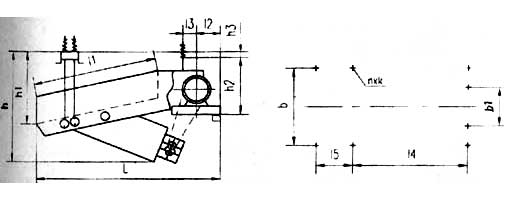

吊四型機外形與安裝簡圖(41#機)


項目
機號
外形尺寸 吊掛螺栓
I I1 I2 I3 h h1 h2 h3 I4 I5 b b1 n×k
41 4762.5 4018 312.5 100 2621 2400 1375 300 2700 350 2315 1715 8×M48

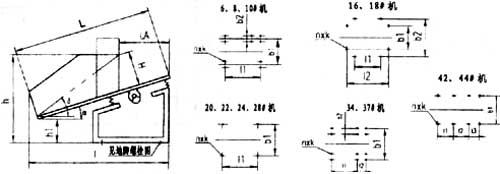

座一型機外形與安裝簡圖(6、8、10、16、18、20、22、24、28、34、37、42、44#機)


項目
機號
Zui大外形尺寸 地腳螺栓位置
I b h h1 I1 I2 I3 b1 b2 n×k
6 1780 1036 1820 989 823     513 170 8×M20
8 1963 1220 1823 922 843     700 170 8×M20
10 1936 1150 1887 985 859     630 170 8×M20
16 2403 1054 2250 1000 1000     500 780 8×M24
18 2663 1154 2390 1000 1100 1280   600 880 8×M24
20 2210 1020 2192 1110 1164 1880   580   4×M24
22 2487 1120 2389 1100 880     640   4×M30
24 2765 2765 2594 1147 970     740   4×M30
28 3427 1420 2887 1110 1442     850   4×M36
34 2740 1520 2314 969 800 745   940 170 12×M24
37 3424 1620 2434 827 1000 1000   1040 170 12×M24
42 3857 1800 2652 540 760 700 750 850   8×M30
44 3477 1900 2568 879 785 700 650 1410   8×M30
